  ZGS11-800KVA美式变压器

ZGS11-800KVA美式变压器产品描述

产品名称：美式变压器（简称美变，或者美式箱式变压器，美式组合式变压器,美式变电站）

产品型号：ZGS11-800/10-0.4

额定容量：800KVA

额定频率：50Hz

输入电压：10000V

输出电压：400V

防护等级：IP4X、IP5X

ZGS11-800KVA美式变压器又称美式组合式变电站或欧式组合式变电站，简称欧式箱式变电站。它是将高压开关柜、配电变压器和低压开关柜按一定的接线方案组合在一起的紧凑型成套配电设备。用于城市高层建筑、城乡建筑、豪华别墅、广场公园、住宅小区、工矿企业、临时用电施工现场，用于配电系统中的电能接收和分配。

ZBW欧式箱式变电站具有结构紧凑、成套性强、操作维护方便、外形美观、迁移方便等优点。与常规民用变电站相比，同容量箱式变电站的面积仅为常规变电站的1/2。10~1/5，大大减少了设计和施工工作量，降低了施工成本。在配电系统中，既可用于环网配电系统，也可用于双电源或辐射终端配电系统。是城乡变电站建设改造的新型成套设备。

ZGS11端子式美式箱式变压器：

ZGS11-Z-30/10-0.4 ZGS11-Z-50/10-0.4 ZGS11-Z-63/10-0.4 ZGS11-Z-80/10-0.4 ZGS11-Z-100/10-0.4

ZGS11-Z-125/10-0.4 ZGS11-Z-160/10-0.4 ZGS11-Z-200/10-0.4 ZGS11-Z-250/10-0.4 ZGS11-Z-315/10-0.4

ZGS11-Z-400/10-0.4 ZGS11-Z-500/10-0.4 ZGS11-Z-800/10-0.4 ZGS11-Z-800/10-0.4 ZGS11-Z-1000/10-0.4

ZGS11-Z-1250/10-0.4 ZGS11-Z-1600/10-0.4 ZGS11-Z-2000/10-0.4 ZGS11-Z-2500/10-0.4

ZGS11型环网式美式箱式变电站：

ZGS11-H-30/10-0.4 ZGS11-H-50/10-0.4 ZGS11-H-63/10-0.4 ZGS11-H-80/10-0.4 ZGS11-H-100/10-0.4

ZGS11-H-125/10-0.4 ZGS11-H-160/10-0.4 ZGS11-H-200/10-0.4 ZGS11-H-250/10-0.4 ZGS11-H-315/10-0.4

ZGS11-H-400/10-0.4 ZGS11-H-500/10-0.4 ZGS11-H-800/10-0.4 ZGS11-H-800/10-0.4 ZGS11-H-1000/10-0.4

ZGS11-H-1250/10-0.4 ZGS11-H-1600/10-0.4 ZGS11-H-2000/10-0.4 ZGS11-H-2500/10-0.4

美国箱式变电站的变压器可以是S11系列、S13系列或SH15系列油浸式变压器。选择不同类型的变压器，相应的美国箱式变电站系列也会有所不同。

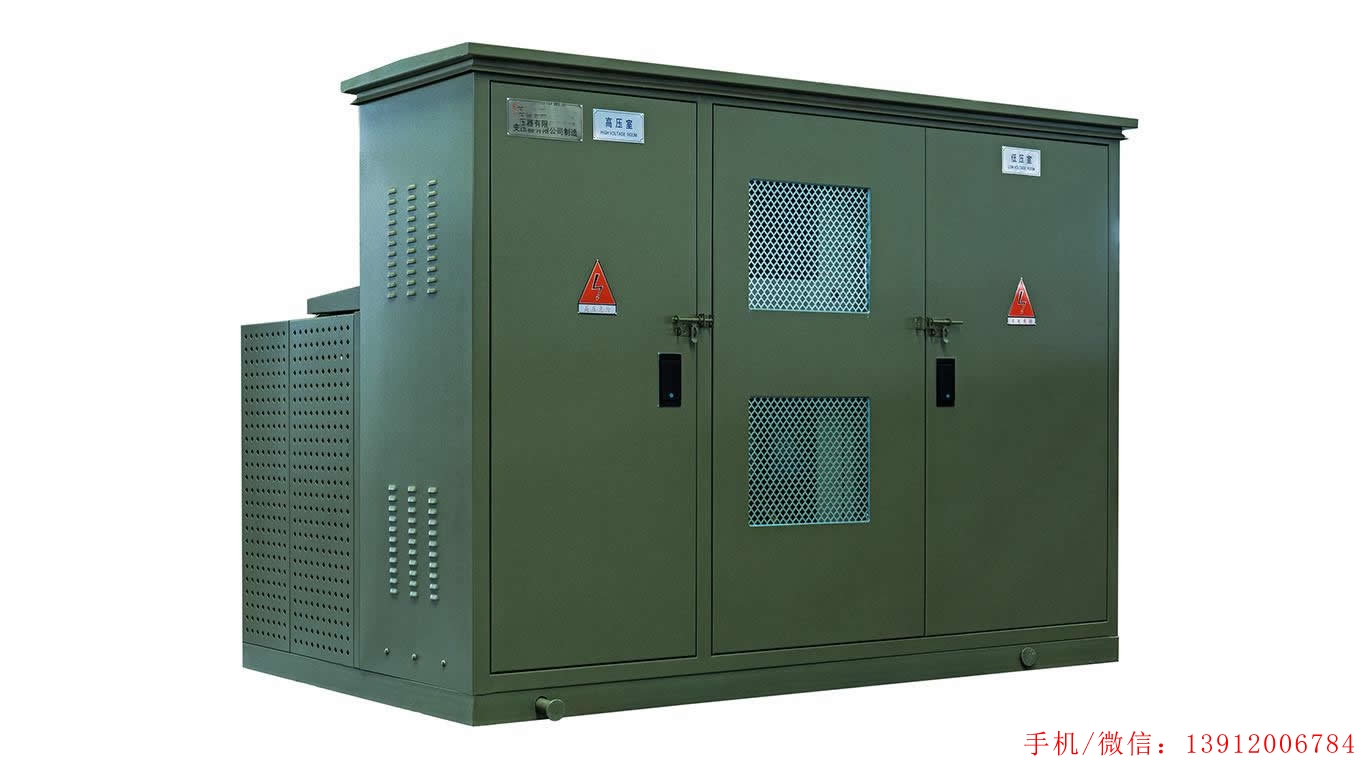

ZGS11-800KVA美式箱变产品实拍

ZGS11-800KVA美式箱式变电站的特点

特征：

1机柜外壳参照国外先进技术，根据实际情况进行设计。具有坚固、隔热、通风、性能稳定、防腐、防尘、防水、防小动物、美观等特点。壳体材料有多种选择，如铝合金板、钢板、复合板、不锈钢板、非金属材料（玻璃纤维水泥）等。

2高压室采用XGN15、HXGN17、KYN28A等高压开关柜作为高压进线、高压计量、高压出线。高压侧可采用环网供电、终端供电、双电源供电等多种供电方式，也可安装高压计量元件，满足高压计量的要求。其中，主开关一般为负荷开关，也可采用真空断路器。结构紧凑合理，具有完善的防误操作功能。

三。低压室采用GGD、GCS或MNS等低压开关柜，用于低压进线、无功补偿和低压出线。低压侧采用盘柜式结构，形成用户所需的供电方案，可满足配电、照明配电、无功补偿、电能计量等多种功能。主开关一般采用普通负荷开关，也可采用智能断路器，安装灵活，操作方便。

4变压器室变压器可选用全密封油浸式变压器或干式变压器。其中，油浸式变压器可选择S9、S11、S13或SH15，干式变压器可选择SCB10、SCB11、SGB10或SCBH15。可根据客户实际需求自由配置，选项多，灵活性强。
