干式变压器的工作原理是什么

作者:变压器厂家 日期:2019/2/18 15:07:11

干式变压器定义

干式变压器是一种通过电磁感应过程将电能从一个电路传输到另一个电路的静态装置。它最常用于增加(升压)或降低(降压)电路之间的电压水平。

干式变压器工作原理

干式变压器的工作原理很简单。两个或多个绕组(也称为线圈)之间的相互感应允许电能在电路之间传输。下面将进一步详细解释这一原则。


干式变压器理论

假设你有一个由交流电源供电的线圈。通过绕组的交流电产生一个不断变化的、围绕着绕组的交变磁通量。如果另一个绕组靠近该绕组,则该交变磁通的一部分将与第二个绕组相连。由于磁通量在其振幅和方向上不断变化,第二绕组或线圈中必须有一个变化的磁链。

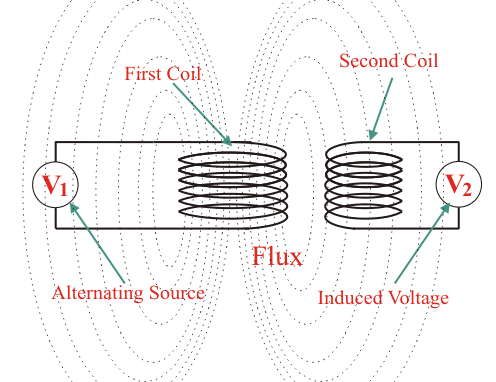

根据法拉第电磁感应定律,第二绕组中会产生一个电动势。如果二次绕组的电路闭合,则电流将流过二次绕组。这是干式变压器的基本工作原理。让我们使用电气符号来帮助可视化这一点。从电源接收电力的绕组称为“初级绕组”。在下图中,这是“第一个线圈”。

由于相互感应而产生所需输出电压的绕组通常称为“二次绕组”。这是上图中的“第二个线圈”。

增加一次到二次绕组之间电压的干式变压器被定义为升压干式变压器。相反,降低一次到二次绕组之间电压的干式变压器被定义为降压干式变压器。

虽然上述干式变压器图在理论上在理想干式变压器中是可行的,但它并不十分实用。这是因为在露天环境中,第一个线圈产生的磁通量只有很小的一部分会与第二个线圈相连。因此,流过与二次绕组相连的闭合电路的电流将非常小(而且很难测量)。

磁链的变化率取决于与第二绕组相连的磁通量。因此,理想情况下,初级绕组的几乎所有磁通量都应与次级绕组相连。这是一个有效和高效的使用核心型干式变压器。这提供了两个绕组共用的低磁阻路径。

干式变压器铁心的目的是提供一个低磁阻路径,通过该路径,一次绕组产生的最大磁通量通过并与二次绕组相连。

当干式变压器接通时,通过干式变压器的电流称为干式变压器涌入电流。
