什么是非晶合金变压器?非晶合金变压器有什么特点?

作者:变压器厂家 日期:2019/2/13 15:42:41

  非晶合金变压器是一种新型环保节能变压器。首先在环保方面,经技术检测,当非晶合金铁芯用于油浸变压器时可有效减排CO、SO、NO等有害气体,对大气污染程度降低,所以可以称其为21世纪电力产品中的“绿色产品”。其次,非晶合金变压器最显著的特点是空载损害很低,节能效果明显。由于非晶合金材料具有优越的导磁性,更易于以极少能耗磁化或消磁。因此非晶很近变压器的空载损耗远远低于传统变压器。非晶合金变压器的空载损耗仅为S9型变压器的20%左右,节能效果非常显著。对于公路、城市基础设施及住宅小区等电力负荷波动较大的领域,非晶合金变压器的节能效益小更加明显。


  非晶合金变压器是国家科技新产品,在新兴S9系列产品结构设计的基础上进行开发的。设计的主导思想是满足产品的可靠性,提高产品的性能,设计中根据新S9产品的实际情况,重新调整了一些损耗系数及结构,使损耗设计值更符合实测值;同事进行了优化设计,合理确定铜铁比例,使材料成本最低,结构合理。

  非晶合金变压器联结组

  由于非晶合金变压器采用三相四框五柱式铁心结构,每个相绕组套在磁路独立、相邻的两框上。每个框内的磁通除基波磁通外,还有三次谐波磁通,三次谐波磁通占基波正弦波磁通的百分数则与运行时额定磁通密度选用值有关。一个绕组的两个铁心框内的三次谐波磁通在相位上正好相反,数值上相等,因此每一组绕组内的3次谐波的磁通相量和为零。当变压器高压绕组采用D联结时,三次谐波电流在高压绕组三角形内构成回路,在感应出的二次侧电压波形上就不会有三次谐波电压分量。当然,每个框内的空载损耗还是会受到各自框内二次谐波磁通的影响,因而其联结组一般采用Dyn联结。用户在选用产品时应注意这一点。

  非晶合金变压器抗短路能力

  非晶合金变压器铁心的损耗会随着压力的增大而迅速上升。一旦变压器发生短路,所产生的冲击性电动力如果直接作用于非晶合金铁心,铁心是无法承受的。因此,在器身结构上,不能采用将铁心作为主承重结构件的传统设计方案,低压绕组应自保持,一般将低压绕组绕在硬筒上,将高压绕组直接套绕在低压绕组上,装配时将绕组支撑在单独的绕组支撑系统上并压紧固定,这样可使铁心不受压力,减少了变压器短路时径向的内缩或外扩,从而有效地确保了变压器的抗短路能力

  非晶合金变压器使用条件

  环境温度:最高气温+40℃  最低气温-5℃  最热月平均温度+30℃  最热年平均温度+20℃

  海拔不超过1000m

  ·电源电压的波形近似于正弦波。

  ·三相电源电源电压应大致对称。

  ·安装环境无明显的污秽。

  ·户内使用。

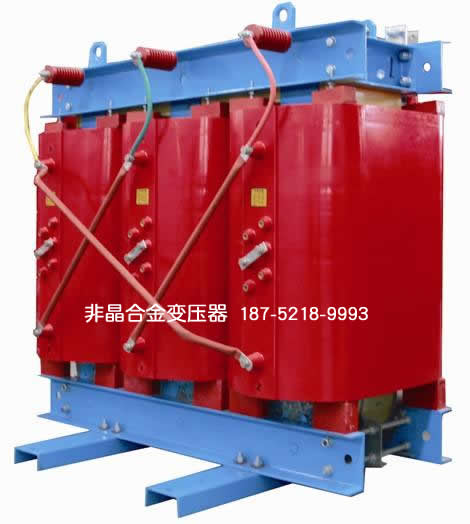

  非晶合金变压器结构特点

  本产品低压为箔式线圈,采用铜箔绕制,高压线圈采用H级高强度漆包线绕制,采用玻璃纤维加强的环氧树脂包封结构,具有优良的耐潮和抗裂性能。铁心由非晶合金带材卷而成,采用矩形截面、四框五
