厂家解释箱式变压器内部结构以及价格影响因素

作者:变压器厂家 日期:2021/12/9 14:56:01

    箱式变压器是一整套电力设备的组合,通常说的箱式变压器指的是欧式箱变,属于一整套变电站,而并不是简单的变压器,类似油浸式变压器或者干式变压器。那么厂家来谈谈箱式变压器内部结构,并且谈谈箱变结构对于价格的影响因素。

    总的来说箱式变压器内部结构通常包括高压室、低压室、变压器室三个部分,具体结构包括高压室部分:高压进线柜、高压计量柜、高压出线柜(高压馈线柜)、PT柜;变压器室:里面通常是干式变压器或者油浸式变压器以及连接铜排;低压室部分包括:低压进线柜、低压出线柜以及低压电容补偿柜。下面我们厂家工程师用一张箱式变压器内部结构图来让大家理解箱变内部结构:

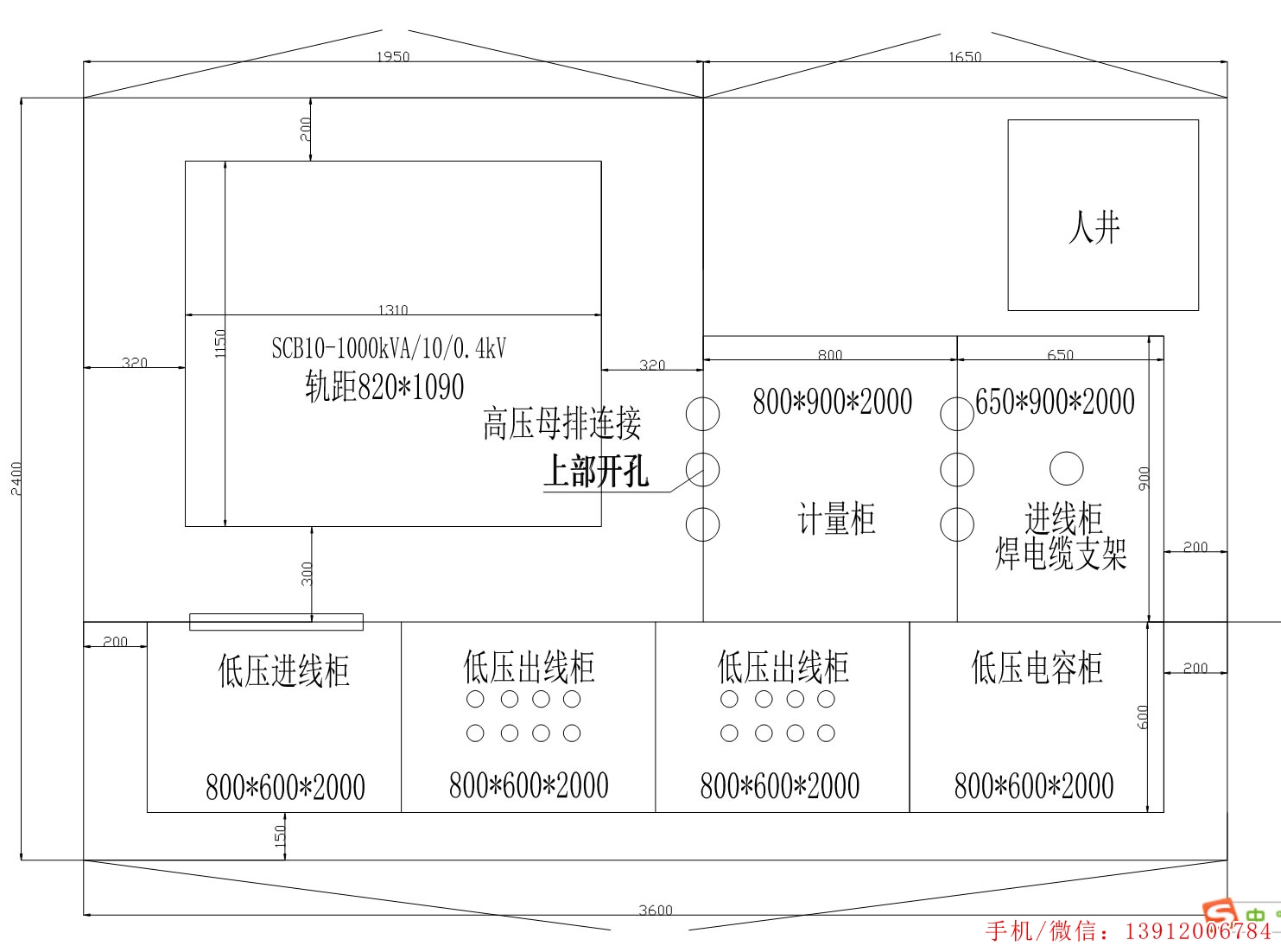

    上面是一个1000kva箱式变压器的平面结构图,这台箱变里面包含干式变压器一台,高压计量柜一台、高压进线柜一台,有人问为什么没有出线柜,这里直接把出线柜接到了计量柜里面;另外低压部分包含低压进线柜一台、低压出线柜两台以及电容补偿柜,因为低压出线柜一个不够。

    对于以上的介绍,大家应该对于箱变的内部结构有所了解了,那么结构和价格有什么联系呢?其实很好理解,用的东西越多,价格越高,比如里面的柜体,用的越多,价格也就越高,比如上面介绍的1000kva箱式变压器,里面为了节省成本,把高压出线柜和计量柜放一起了,不管从直接成本,还是整体大小,都节省了费用。

    很多用户希望箱式变压器价格越低越好,其实不是这样,过于低的价格可能导致里面的配件有问题,或者是二手产品,合理科学的节省成本才是根本。如果您想购买质优价廉的箱式变压器,可以联系我们厂家:13912006784,我们帮您出方案,保证质量,优化图纸。
