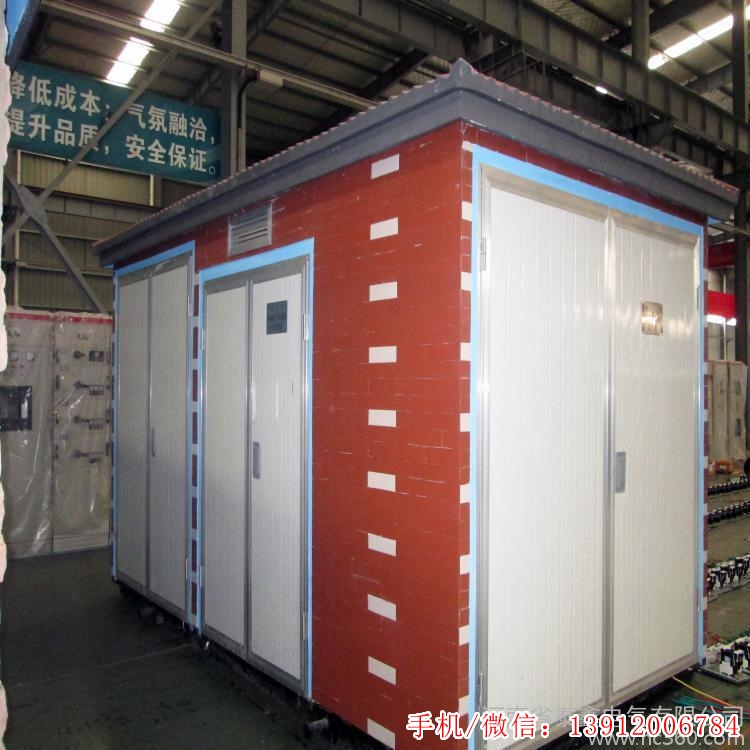

中所周知，我们了解箱式变电站，但是不知道具体配置有哪些，这里我们箱式变电站厂家为大家讲述详细配置，希望对大家有点帮助。

一、箱式变电站高压侧配置

（1） 箱变按高压侧一次接线方式分为终端式和环网式。无需考虑附加接线的是端子式箱变：如果高压侧有一输入多输出或多输入一输出（多为一输入、二输出或三输出，或二输入、一输出或二输出），两者都可视为环网箱变。

（2） 欧式箱式变电站高压侧设有断路器。也有负荷开关熔断器组合保护。考虑到箱式变压器的成本，当箱式变压器容量不超过800kv·A，高压侧保护配置要求不高时，通常采用后者。

（3） 欧式箱式变电站高压负荷开关多为FLN-12型六氟化硫负荷开关。

（4） 保护高压熔断器的额定电流按下列公式选择：

内部收益率=KIgmax

式中Irr——熔体的额定电流，A；

一般来说，K-1系数：

Igmax——变压器高压侧的额定电流。

（5） 考虑到运行维护的安全性，欧式箱变高压侧配置应满足以下要求。

负荷开关在关闭时有接地装置，以确保维护安全。

负荷开关与隔离开关互锁，确保安全运行。

（6） 美式箱式变电站由于采用高压负荷开关-熔断器组合电器和变压器，包括位置负荷开关、备用熔断器、插入式熔断器和变压器，所以组装在同一个油浸箱内。环网型是通过改变负荷开关的内部连接端来实现的。

二、箱式变电站低压主配电柜的配置

箱式变电站低压主配电柜一般需要配置低压隔离开关、低压主断路器和低压主计量装置。低压隔离开关是为了满足日常维护的需要而必须安装的。低压主断路器根据变压器容量和断路器安装地点的短路电流选择。

变压器低压主断路器一般采用框架式智能断路器。选择和设置要求如下。

（1） 断路器的额定电流。变压器的容量一般为2.5倍至2.0倍。相应的额定开断电流大于变压器低压侧短路电流值，很少需要校验。

（2） 长延时（即反时限、过载）过流脱扣器整定电流Lset，要求满足In≤Iset1≤Iz。其中In为变压器低压侧的额定电流，Iz为低压母线的载流量。为了充分利用变压器的容量而不影响其使用寿命，Iset1应等于或接近In。

（3） 短时延时（即定时、过流）过流和跳闸整定电流Iset2，要求满足1.2Ifj≤Iset2≤Id/1.3。其中Ifj为变压器短时负荷峰值电流，Id为变压器单相接地故障电流。这一要求对于连接到D和yn11的变压器很容易满足，但对于连接到Y和yn0的变压器却不容易满足。这就是为什么在箱式变压器中经常使用D和yn11变压器的原因。变压器低压主断路器的短延时过流脱扣器整定时间一般为0.6s，可保证与下一级断路器的时差不小于0.2s。

（4） 瞬时过电流释放整定电流Iset3。由于采用短时过流保护，为了保证更好的选择性，可以将Iset3的值调大，一般是Iset1的12-15倍。

三、箱式变电站无功自动补偿装置

根据现行国家标准，无功补偿容量一般要求配置在变压器容量的30%，这当然满足自然功率因数高的条件下的要求。然而，随着空调、洗衣机、冰箱、节能灯等感应式家电的迅速普及，变压器容量30%的配置有时达不到预期效果。配置应基于变压器容量的40%至60%，并自动补偿10个控制回路。虽然成本增加了，但整箱更换的成本可以忽略不计，补偿效果也不错。

四、低压出线柜的配置

箱式变电站低压出线柜的回路数一般根据其供电区域负荷分布情况确定，并适当预留1～3回。各回路所选断路器的规格型号根据其相应的计算负荷确定。各馈线低压断路器的选择和整定要求与主变断路器相似。但前提是要知道每个馈线的计算负载电流。可合理配置。

以上就是箱式变电站的相关配置，希望对大家购买了解箱式变压器有所帮助。
