SCB11型干式变压器原理 - 简介

实际上，SCB11型干式变压器是一种利用电磁感应原理将电能或信号从一个电路传输到另一个电路的干式变压器电气设备。它是电能传输或信号传输的重要组成部分。它广泛应用于当地照明，高层建筑，机场，码头数控机械设备等场所。简单来说，SCB11型干式变压器是指变压器的铁芯和绕组未浸渍在绝缘油中。SCB11型干式变压器主要分为三种形式：开式，闭式和浇注式。

SCB11型干式变压器的工作原理和结构图

SCB11型干式变压器原理 - 主要形式

接下来，我们介绍SCB11型干式变压器的主要形式，它可分为以下几种类型：SCB11型干式变压器，SCB11型干式变压器，SCB11型干式变压器，SCB11型干式变压器，SCB11型干式变压器，干式 - 型变压器，SCB11型干式变压器，SCB11型干式变压器

_Open类型：这是一种常用的形式。它的身体与大气直接接触。适用于室内干燥清洁。有两种冷却模式：空气自冷却和空气冷却。

封闭型：主体处于封闭的外壳中，不与大气直接接触。

_铸造类型：环氧树脂或其他树脂铸造为主要绝缘，它结构简单，体积小，适用于小容量变压器。

SCB11型干式变压器的工作原理和结构图

SCB11型干式变压器原理

与其他变压器一样，SCB11型干式变压器遵循电气和磁耦合所需的电压技术的物理原理：当电流流过电线时，它会在其周围产生可变磁场或“磁力”。电线绕磁场的波动，在电线中产生电流。因此，在第二线和第一线中将存在波动的磁场，在该磁场旁边引起电流在第二线中流动。因此，电流从第一和第二导体通过两根导线而没有实际接触。

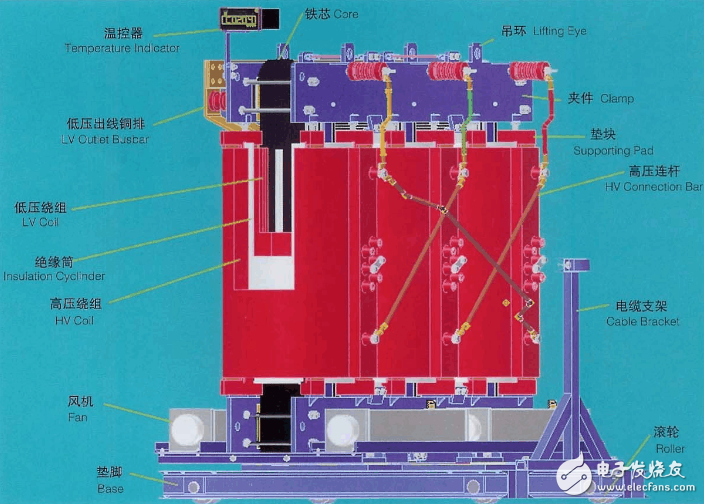

SCB11型干式变压器结构

SCB11型干式变压器主要由硅钢芯和环氧树脂浇铸线圈组成。绝缘筒放置在高压线圈和低压线圈之间以增加电绝缘，并且垫圈用于支撑和限制线圈。与变压器部件重叠的紧固件具有抗松动性能。

结构性能：_固体绝缘封装绕组_封装绕组

绕组：在两个绕组中，较高的电压是高压绕组和较低的电压绕组。从高低压绕组的相对位置，高压可分为同心型和重叠型。同心绕组简单易制造，全部采用这种结构。重叠式，主要用于特殊变压器。

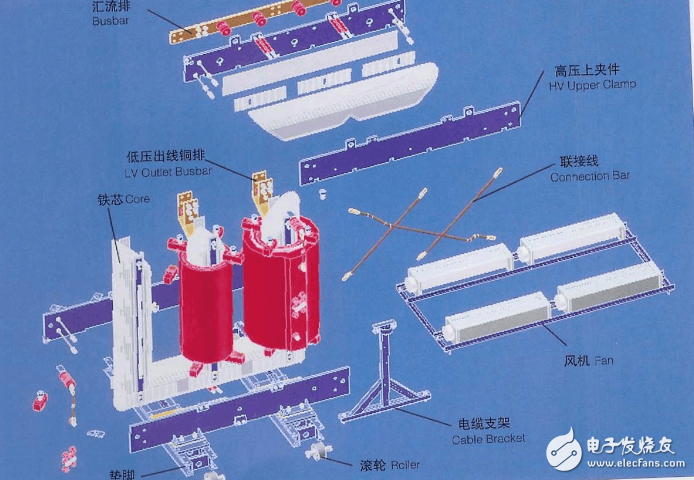

SCB11型干式变压器立体结构图

SCB11型干式变压器的工作原理和结构图
