800KVA干式变压器

作者: 来源: 日期:2019-3-24 22:10:33

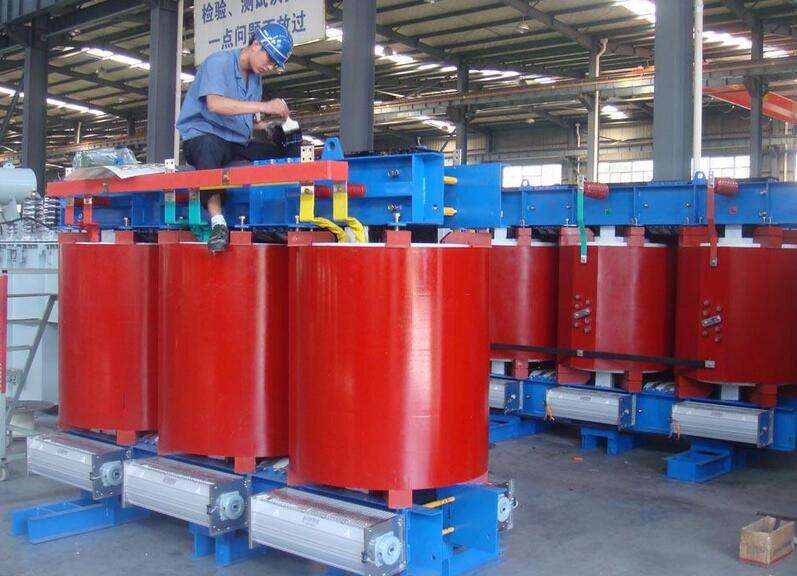

  • 800KVA干式变压器图

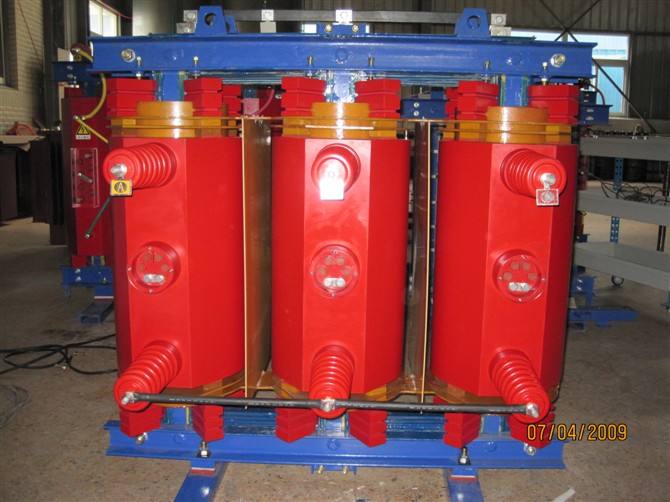

  • 800KVA干式变压器图

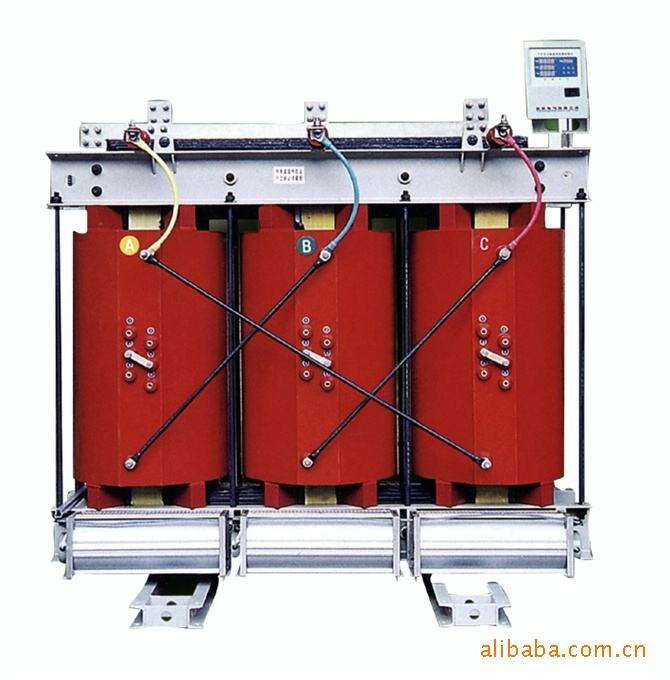

  • 800KVA干式变压器图

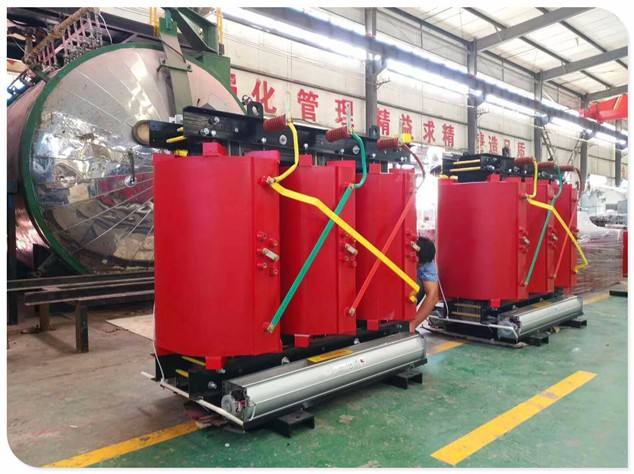

  • 800KVA干式变压器图
    800KVA干式变压器
  • 800KVA干式变压器图
    800KVA干式变压器
  • 800KVA干式变压器图
    800KVA干式变压器

800KVA干式变压器设计的主要思想是满足产品的可靠性并提高其性能。在设计中,根据S9变压器的实际情况,重新调整一些损耗系数和结构,使损耗设计值更接近测量值。同时,进行了优化设计,合理确定了铜铁比,使材料成本最低,结构更合理。


800KVA干式变压器产品特点:

线圈用铜线或金属箔缠绕。原料是含有亚胺薄膜丝的无纺布。具有亚胺薄膜丝的无纺布具有薄的绝缘厚度和高耐压性的特性。它是电子产品的理想卷绕材料,体积小,产量大,可靠性高。耐压,环氧树脂无填料真空干燥脱气除湿整体浇注,机械强度高,耐短路,耐冲击。

2,高压绕组端部和中部分接头采用铜嵌入式嵌入式结构,钢性好,调整方便,美观整洁。

3.芯体由120个WISCO冷轧硅钢片和45度倾斜多级接头制成。表面覆盖有树脂绝缘涂层,可以抵抗潮湿,生锈和噪音。

4.铁芯,夹具和线圈之间采用弹性夹具,使线圈保持稳定的压实状态,降低噪音。

5.江苏变压器SCB10环氧树脂铸造干式变压器是根据自冷却设计的。纵向通风管道保留在整体浇注的高(低)压力线圈筒的壁中。可以配备强制风冷装置(冷却风扇)。使用强制风冷装置,输出容量可提高20%。

6.它配备有恒温器,铂电阻(Pt100)放置在低压线圈顶部的嵌入孔中。为了监控变压器绕组的温升,自动启动和停止冷却风扇,具有故障报警,超温报警和超温跳闸功能,为干式变压器提供可靠的过载保护装置,从而提高安全性800KVA干式变压器运行。

800KVA干式变压器

800KVA干式变压器技术参数

品牌江苏变压器电气产品名称干式变压器

产品型号SCB10-800KVA额定容量800KVA

额定电压10 / 0.4额定电流46.19 / 1155

空载损耗(W)1520负载损耗(W)6960

连接组Dyn11或Yyno空载电流(%)1.30

短路阻抗(%)6噪声45

型材尺寸(mm)规格(mm)820 * 960

冷却模式自冷却和空冷重量(KG)1950

800KVA 干式变压器.jpg

江苏变压器800KVA干式变压器的使用条件:[干式变压器]适用范围

1.环境温度: -  50~50~50

2.海拔高度<= 1000米

3.超出技术要求的其他内容应由用户与本公司技术部门协商处理,订货时应注明。


技术要求:

1.标准:GB1094-1996,GB6450-1986,GB / T10228-1997,DIN42523,IEC726

2.容量范围:30-2500 kVA

3.电压等级:10KV,35KV

4.电压调节模式:无励磁电压调节或有载调压

5.分布范围:+ 5%,+ 2 * 2.5%,+ 4 * 2.5%

6.频率:50Hz或60Hz

7.相:三相或单相

8.连接组标签:Yyn0,Dyn11或其他

9.短路阻抗:标准阻抗(见性能参数)

10.海拔低于1000米,环境温度低于40℃。超过上述条件时,应按标准调整配额。

11.最高温升:100K

12.冷却模式:自冷(AN)或空冷(AF)

13.防护等级:IP00,IP20,IP23

14绝缘等级:F级

15.绝缘等级:

(1)10kV产品的工频耐受电压35kV和雷电冲击电压75kV

(2)20kV产品的工频耐压50kV和雷电冲击电压125kV

(3)35kV产品的工频耐受电压70kV和雷电冲击电压170kV


产品特点:

1.高压绕组由漆包铜线制成,低压绕组由铜箔制成。高压绕组填充玻璃纤维毡,并在真空中注入无填料的进口环氧树脂。固化后,它们形成一个整体,具有良好的机械强度,小的局部放电和高可靠性。

2.阻燃,防爆,无污染,可安装在负荷中心。

3.线圈不吸收水分。经过特殊工艺处理后,芯和夹具可在100%相对温度和其他恶劣环境下操作。间歇性操作不需要除湿处理。

4.高抗短路和雷电冲击。

5,线圈内外树脂绝缘层薄,散热性能好。空气自然冷却(AN)通常用于冷却。风冷系统(AF)可配置为任何保护等级的变压器。

6.低损耗,节电效果好,经济,免维护。

7.体积小,重量轻,占地面积小,安装方便。

  800KVA干式变压器相关的产品技术和参数:

型号容量空载损耗(W)负载损耗(W)空载电流(%)外形尺寸(长*宽*高)安装尺寸
S11-30/10-0.4 30KVA 100 600 1.6  745*580*875 400*550
S11-50/10-0.4 50KVA 130 870 1.52 795*600*965400*550
S11-63/10-0.4 63KVA 150 1040 1.44825*610*995400*550
S11-80/10-0.4 80KVA 180 1250 1.36855*645*1020 400*550
S11-100/10-0.4 100KVA 200 1500 1.24 870*675*1070400*550
S11-125/10-0.4 125KVA 240 1800 1.16 900*750*1110400*550
S11-160/10-0.4 160KVA 280 2200 1.04 1135*720*1155550*660
S11-200/10-0.4 200KVA 340 2600 0.961180*740*1180 550*660
S11-250/10-0.4 250KVA 400 3050 0.88 1210*755*1225550*660
S11-315/10-0.4 315KVA 480 3650 0.80 1245*775*1245550*660
S11-400/10-0.4 400KVA 570 4300 0.80 1310*815*1320660*820
S11-500/10-0.4 500KVA 680 5150 0.72 1400*870*1355 660*820
S11-630/10-0.4 630KVA 810 6200 0.64 1485*945*1430660*820
S11-800/10-0.4 800KVA 980 7500 0.56 1540*990*1490660*820
S11-1000/10-0.4 1000KVA 1150 10300 0.48 1660*1115*1505660*820
S11-1250/10-0.4 1250KVA 1360 12000 0.48 1760*1185*1600820*820
S11-1600/10-0.4 1600KVA 1640 14500 0.48 1860*1260*1660820*820
S11-2000/10-0.4 2000KVA 2100 17100 0.40 2055*1305*1790820*1070
S11-2500/10-0.4 2500KVA 2500 21000 0.32 2115*1325*1915 820*1070
