SCB11干式变压器

作者: 来源: 日期:2019-3-24 21:56:48

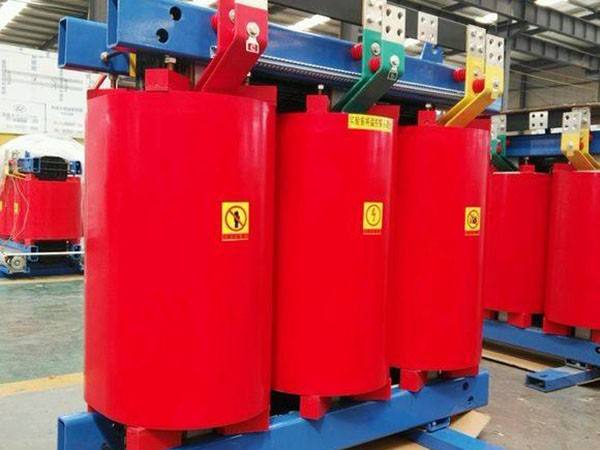

  • SCB11干式变压器图

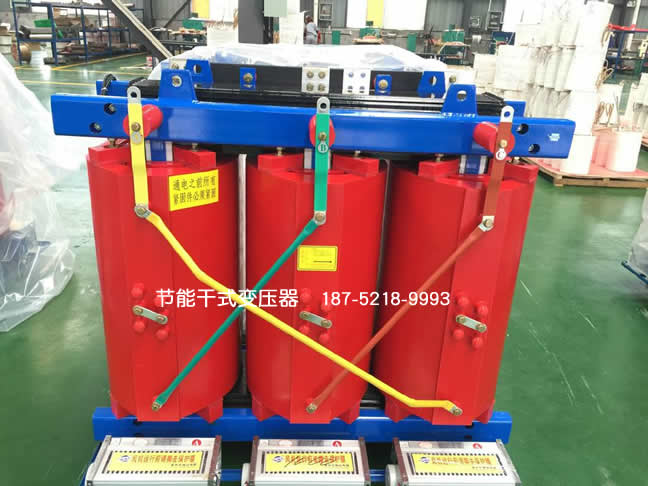

  • SCB11干式变压器图

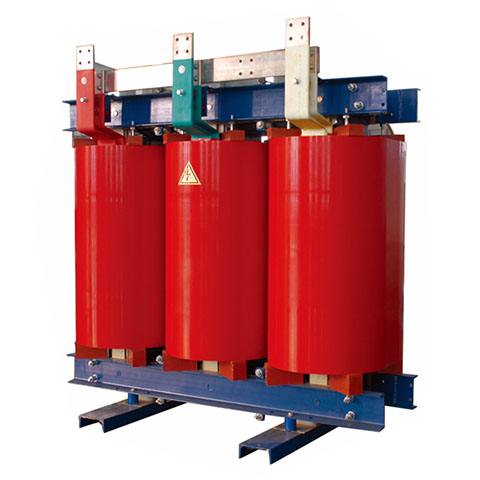

  • SCB11干式变压器图
    SCB11干式变压器
  • SCB11干式变压器图
    SCB11型干式变压器

使用SCB11干式变压器建立新的中线接地系统可以缓解电网中的共模干扰和其他中线干扰。 SCB11干式变压器将三线连接转换为四线Yo系统。通过屏蔽,可以进一步消除变压器耦合的高频脉冲干扰和噪声,尽管屏蔽SCB11干式变压器会干扰各种N-G(脉冲和高频噪声)。有效防止,但变压器必须正确接地,非常严格,否则反共模干扰将无效。


SCB11干式变压器特色优势:

高度孤立

N-G表现出色

高共模干扰抑制

将delta转换为Y或Y转换为Delta

电压分接头很容易转换

根据用户的特殊性能要求进行设计


SCB11干式变压器应用:

稳压电源的输入或输出

任何需要隔离和屏蔽的系统

SCB11干式变压器

SCB11干式变压器技术指标

1输入额定电压:220V,240V,380V,400V,415V,460V,480V(特殊电压可定制)

2输出电压:三相200V,208V,220,240V,380V,400V,415V,440V,460V,480V,660V,690V,1140V(特殊电压可定制)

3工作频率:50Hz-60Hz

4效率:> 98%

5温度升高:<65温度

6波形失真:<0.1%

绝缘强度:3000V,1分钟无击穿

8绝缘电阻:绕组抗绝缘电阻三相(> 3.8M Omega);单相(> 2.2M Omega)

SCB11干式变压器

SCB11干式变压器使用条件

1适用海拔:<5000m

2环境温度: -  15~40。

相对湿度:<85%

4安装现场应无气体,蒸汽,化学沉积物,污垢,导电尘埃等易爆,易燃,腐蚀性物质,严重影响调节器的绝缘强度。

不符合上述条件的,应当与我们协商确定。


SCB11干式变压器安装在稳压电源中的典型应用

I.将SCB11干式变压器(三角形/星形)连接到电源输入

1.如果三次谐波和干扰信号严重,可以去掉三次谐波,使用Delta / YoSCB11干式变压器可以减少干扰信号。

2. / YoSCB11干式变压器可以产生新的中性线,使设备与电网的中性线无关,避免因中性线不良而导致设备运行异常。电网。

3.可以隔离由非线性负载(例如三次谐波)引起的电流波形失真,而不会污染电网。

2.在电源输出端连接SCB11干式变压器(星形/三角形)

1.防止非线性负载的电流失真,影响稳压电源的正常运行并返回电网,起到净化电网的作用。

2.非线性负载电流的失真会影响采样的准确性。它可以在Yo / SCB11干式变压器的输入端采样,以获得能够反映实际情况的控制信号,从而可以正常控制稳压电源。

3.如果负载不平衡,使用Yo / Delta不会影响稳压电源的正常运行。
