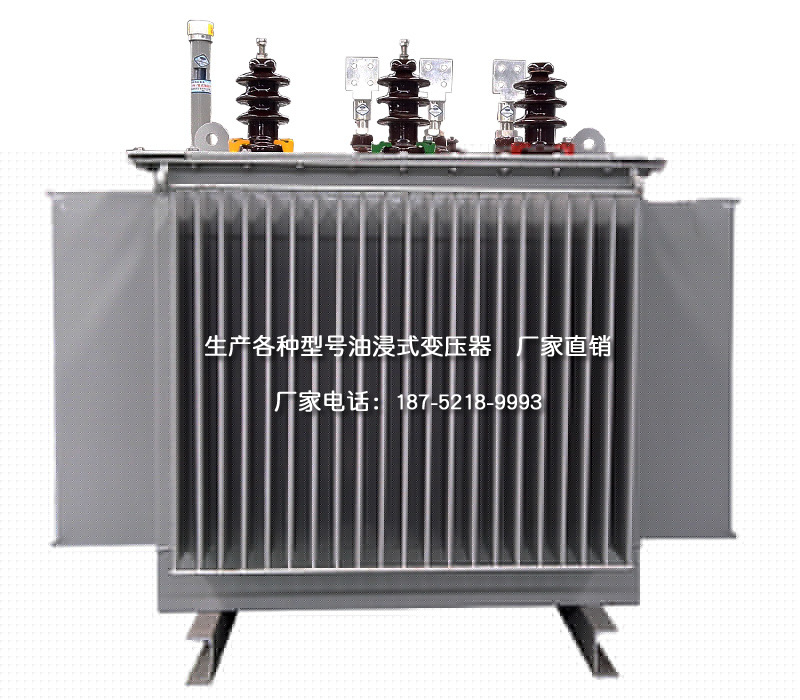

油浸式变压器是工矿企业和民用建筑供电配电系统中最重要的设备之一，它可以在室内和室外使用，它是一种常见的分发组件。油浸式变压器可降低用户使用的10（6）或35 kV至230/400 V母线电压的网络电压。那么油浸式变压器的主要部件组成呢？以下油浸式变压器厂家将向您详细介绍油浸式变压器的组件，希望对您有所帮助。

让我们来看看油浸式变压器的主要部件组成：

1.油浸式变压器核心：核心是变压器磁路的主要部分。核心结构分为两种类型：核心结构和壳体结构。核心变压器：核心变压器的初级和次级绕组布置在核心的两个核心柱上。结构简单，电源变压器均采用核心结构。外壳变压器：外壳变压器的核心围绕绕组的上下两侧。由于制造复杂，经常使用小型干式变压器。

2.油浸式变压器绕组（线圈）：绕组是变压器的电路部分，由绝缘铜或铝线制成。绕组充当电流载体，产生磁通和感应电动势。它还分为高压绕组，低压绕组，同心绕组和重叠绕组。

3.油浸式变压器附件：电源变压器配件包括油箱，油枕，分接开关，安全气道，绝缘套管等。其功能是确保变压器安全可靠运行。

（1）油箱，即油浸式变压器的外壳，用于散热，保护体（变压器主体放置在油箱中），并且变压器油用于油箱中的绝缘。

（2）储油罐（枕头）：安装在储罐上以隔离储罐的内部和外部。

（3）安全气道（防爆管）：安装在水箱顶盖上，以保护设备，防止故障时水箱损坏。当变压器发生故障并产生大量气体时，油箱内的压力增加，气体和油将通过防爆膜爆裂并喷出，以避免油箱爆裂。

（4）气体继电器（气体继电器）：主保护装置安装在变压器油箱和储油罐之间的管道中。

（5）分接开关：通过连接不同接头的开关，可以改变原绕组的匝数，达到调节电压的目的。分接开关分为有载分接开关和有载分接开关。

（6）绝缘套管：安装在变压器上的油箱盖的功能是将线圈引线的末端从油箱引出，并使引线与油箱绝缘。瓷绝缘套管用于1KV以下的电压，充气或充油套管用于10到35KV之间的电压，电容套管用于110KV以上的电压。

（7）变压器油：加强绝缘和散热。它要求高中等强度和低粘度，高燃点和低凝固点，不含酸，碱，灰尘和水等杂质。

（8）温度测量装置：监测变压器的油面温度。小型油浸式变压器采用水银温度计，大型变压器采用压力式温度计。

以上就是油浸式变压器的主要组成部件结构，如果您还不明白，可以随时联系我们油浸式变压器厂家，我们将给您提供最优的解决方案。
