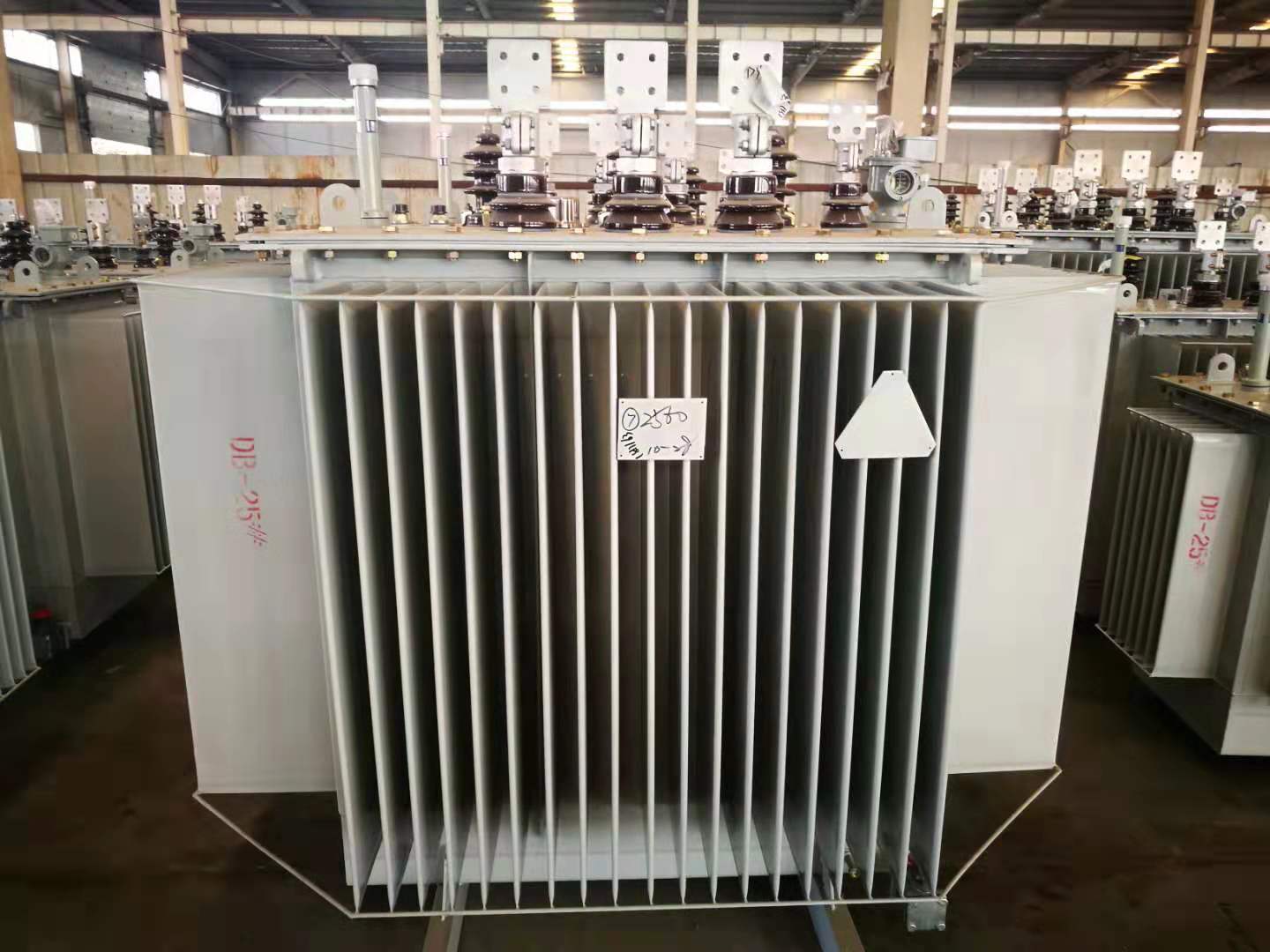

很多时候人们都注意到油浸式变压器旁边还有一个小圆柱形的东西，却不知道这是做什么用的，今天油浸式变压器厂家的工程师就来解释一下这个小东西（油枕）的作用以及图片。下图是一个常规的油浸式变压器，没有增加任何油枕。通常来说油枕有两种一个是横着的，是大油枕，一个是竖着的是小油枕。

    油浸式变压器的油枕又成为储油柜，主要作用是当变压器油的体积随着油的温度膨胀或缩小时，储油柜起着储油及补油的作用，从而保证油箱内充满油。同时由于装了储油柜，使变压器缩小了与空气的接触面，减少了油的劣化速度。储油柜的侧面还装有一个油位计（油标管），从油位计中可以监视油位的变化。油浸式变压器油枕的作用包括：（1）油枕在任何温度和运行条件下使变压器油箱充满油。 （2）为了使变压器本体和套管下部可靠地浸入油中，确保了安全运行，减少了套管的设计尺寸。 （3）变压器油只与油枕中的空气接触（有些还配有胶囊式呼吸器），减少了与空气的接触面，减少了变压器油的水分和氧化机会。 油枕中的油温低于油箱中的油温，也降低了氧化速度，有利于减缓油的老化。 （4）气垫继电器可以安装在油枕的连接管和油箱之间。 （5）变压器油从空气中吸收的水分会沉积在油枕底部的污物收集器中定期排出，使水分不会进入油箱。

油浸式变压器小油枕

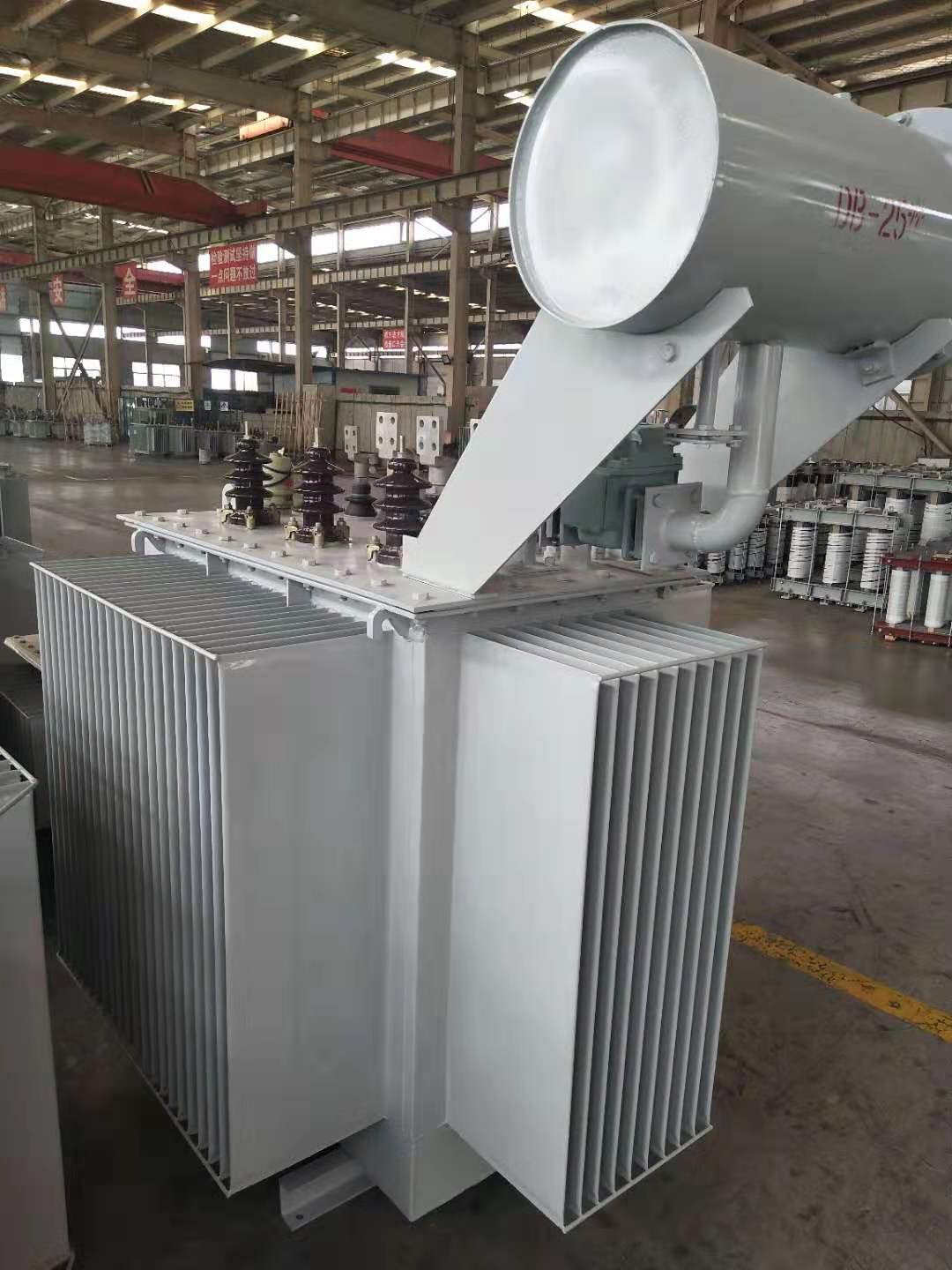

油浸式变压器大油枕

    油浸式变压器油枕的工作原理：当变压器油的体积随着油的温度膨胀或减小时，油枕起着调节油量，保证变压器油箱内经常充满油的作用。如没有油枕，油箱内的油面波动就会带来以下不利因素：一是油面降低时露出铁芯和线圈部分会影响散热和绝缘；二是随着油面波动空气从箱盖缝里排出和吸进，而由于上层油温很高，使油很快地氧化和受潮。油枕的油面比油箱的油面要小，这样,可以减少油和空气的接触面，防止油被过速地氧化和受潮。三是油枕的油在平时几乎不参加油箱内的循环，它的温度要比油箱内的上层油温的低的多，油的氧化过程也慢的多，因此有了油枕，可以防止油的过速氧化
