SC(B)11系列非包封线圈干式电力变压器

作者: 来源: 日期:2018-12-6 11:12:59
  • SC(B)11系列非包封线圈干式电力变压器图
  • SC(B)11系列非包封线圈干式电力变压器图

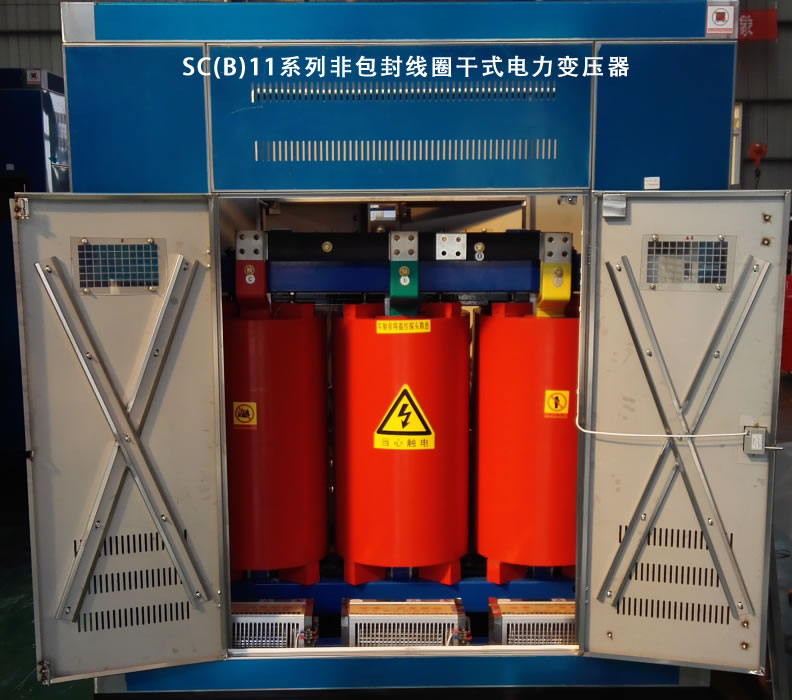

    SC(B)11系列非包封线圈干式电力变压器图片

SC(B)11系列非包封线圈干式电力变压器采用美国UL认可的NOMEX绝缘系统生产的非包封线圈三相干式电力变压器,具有安全、可靠、节能、防火、防爆、维护简单等优点。其设计先进、结构合理、外形美观、主要性能指标均优于国内标准,如:局放水平、空载损耗、负载损耗、噪声以及能适应高湿度环境使用等,可安装在靠近湖、海、河边污秽潮湿的环境及防火要求高,负荷较大的地区,适用于高层建筑、机场、车站、码头、地铁、医院、电厂、冶金行业、购物中心、居民密集区以及石油化工、核电站、核潜艇等场所。

我公司生产的SC(B)11系列非包封线圈干式电力变压器干式变压器其性能指标符合各项标准,经用户使用证明,运行可靠,达到国家先进水平。该系列产品采用国外先进的制造技术,设计图纸及技术文件齐全、正确、清晰、,生产设备先进,制造工艺稳定,测定手段完备,为生产优质的产品提供了坚实的保障。

SC(B)11干式电力变压器产品用途

SC(B)10型环氧树脂浇注干式变压器根据标准《干式电力变压器》制造,本产品性能损耗低,节能效果好,运行经济,免维护。除工艺结构先进,抗短路、雷电冲击水平高外,还具有阻然、防潮、防尘、噪声低等特点,可深入负荷中心。广泛适用于高层建筑、机场、车站、码头、电厂、变电站等。特别适合于易燃易爆等防火要求高的场所安装使用。

本公司生产的标准型变压器为不带外壳,防护等级为IP00,如客户需要提供防护等级为IP20和IP23的外壳。外壳可根据客户要求选用普通钢板、不锈钢板、铝合金等材料制作,并作酸洗、磷化、喷塑等处理。温度控制显示仪、负荷测录仪安装在外壳低压侧,方便用户观察,安全可靠。

SC(B)11干式电力变压器性能参数

1、SC(B)10型主要性能参数见表

2、相数:3相

3、频率:50Hz

4、绝缘耐热等级:F级

5、绕组平均温升:≤100K

6、局部放电量:小于5pc



SC(B)11干式电力变压器10kV系列主要性能参数:

型号额定容量(KVA)联接组标号电压组合(KV)空载损耗(W)负载损耗(W)空载电流(%)短路抗阻(%)
高压分接范围低压
SC10-3030Yyn0

Dyn11
10
6.3
6

±5%
±2×2.5%

+3×2.5%
-1×2.5%
0.41907102.44.0
SC10-505027010002.4
SC10-808037013801.8
SC10-10010040015701.8
SC10-12512547018501.6
SC10-16016055021301.6
SC10-20020063025301.4
SC10-25025072027601.4
SC10-31531588034701.2
SC10-40040098039901.2
SC10-500500116048801.2
SC10-630630135058801.0
SC10-630630130059601.06.0
SC10-800800152069601.0
SC10-10001000177018301.0
SC10-12501250209096901.0
SC10-160016002450117301.0
SC10-200020003050144500.8
SC10-250025003600171700.8
SC10-160016002450129001.08.0
SC10-200020003050158900.8
SC10-250025003600188900.8



 SC(B)11干式电力变压器10kV系列主要参考数据

型号主机外形尺寸mm L*B*H轨距mm X*Y外壳尺寸mm长*宽*高主机重量kg
SC10-30/10696*500*785400*4501100*1000*1500276
SC10-50/10746*550*815400*5001100*1000*1500371
SC10-80/10826*600*863400*5501150*1000*1500461
SC10-100/10868*700*900550*6501150*1000*1500563
SC10-125/10898*710*908550*6601250*1050*1500659
SCB10-160/10952*800*903550*7501250*1050*1500749
SCB10-200/10976*800*960660*7501350*1100*1600811
SCB10-250/101050*800*1030660*7501350*1100*1600883
SCB10-315/101048*800*1078660*7501400*1200*17001066
SCB10-400/101072*840*1170660*7901400*1200*17001325
SCB10-500/101130*850*1288660*8001500*1300*22001498
SCB10-630/10 4%1152*900*1328660*8501550*1300*22001812
SCB10-630/10 6%1254*900*1218820*8501550*1300*22001793
SCB10-800/101314*950*1194820*9001600*1300*22001978
SCB10-1000/101380*1000*1323820*9501700*1350*22002390
SCB10-1250/101440*1000*1465820*9501750*1350*22002688
SCB10-1600/101516*1050*1529820*10001830*1400*22003341
SCB10-2000/101666*1050*16601070*10001970*1450*22004128
SCB10-2500/101730*1050*17781070*10002050*1450*22004896



SC(B)11系列非包封线圈干式电力变压器主要性能参数:
型号

额定容量(KVA)

联结组标号电压组合(KV)空载损耗(W)负载损耗( W)空载电流(%)短路抗阻(%)
高压分接范围低压
SC10-5050Yyn0或Dyn11

20

±5%

±2*2.5%或

-3*2.5%

-1*2.5%

0.4

34511802.46.0
SC10-10010054519102.2
SC10-16016068227801.8
SC10-20020074528201.8
SC10-25025085532801.6
SC10-31531598039101.6
SC10-400400116546401.4
SC10-500500136555501.4
SC10-630630154565501.2
SC10-800800177579101.2
SC10-10001000209093701.0
SC10-125012502410110501.0
SC10-160016002820133001.0
SC10-200020003280156900.8
SC10-250025003910185500.8

















SC(B)11型35kV无励磁调压干式变压器主要性能参数:

型号联结组标号电压组合(KV)空载损耗(W)负载损耗( W)空载电流(%)短路抗阻(%)
高压分接范围低压
SC10-800

Dyn11

Yd11

Yyn0



35-38.5
±5%或±2*2.5%





3.5

6

6.3

10

10.5

11

220094001.16.0
SC10-10002610108001.1
SC10-12503060119001.0
SC10-15003600154001.0
SC10-20004130182000.97.0
SC10-25004750218000.9
SC10-31505880245000.88.0
SC10-40006860294000.8
SC10-50008180349600.7
SC10-63009680408000.7
SC10-8000

Dyn11

Yd11

YNd11

11000460600.69.0
SC10-10000

6

6.3

10.5

11

12660565000.6
SC10-1250015400646000.5
SC10-1600018900760000.5
SC10-2000022400855000.410.0

 绝缘水平

电压等级kv最高运行电压kv(有效值)额定短时工频耐压kv(有效值)1分钟额定电雷冲击耐受电压kv(峰值)
全波截波
0.40.4657585
101235
202450125
354270170


SC(B)11系列非包封线圈干式电力变压器工作原理特点

SC(B)11系列非包封线圈干式变压器优点:

低损耗:产品空载损耗比SCB19型产品降低30%以上,负载损耗比SCB10型产品降低10%以上,节能效果优异,运行经济,免维护。

低噪声:产品噪声水平比现行专业标准JB/T10088-2016《6-220KV级变压器声级》低10-15分贝以上。

低局放:树脂混合料采用国外先进的搅拌方法和真空薄膜脱气两种技术,使混合料搅拌均匀,彻底排除了混合料内的气泡。产品仅有极低的局部放电量,可控制在5PC以下。高、低压线圈均在真空和压力下浇注,使树脂绝缘既具有全包封性,又具有层匝间浸清性。浇注体具有致密的固化结构,阻燃、防爆、不污染环境。

缠绕线圈的玻璃纤维等绝缘材料具有自熄特性,不会因短路产生电弧,高热下树脂不会产生有毒有害气体。

高机械强度:带填料的树脂使浇注体内的膨胀系数差异小,固化收缩率小,内应力小,固化物的硬度高,在高、低压线圈的内外表面环氧树脂包封层内,放置有预制成型的加强材料,具有尤如钢筋混凝土一样的致密结构,因而机械强度还大于纯环氧树脂,能承受突发短路电动力作用而无损伤。
