美式箱变

　　YBM-12-0.4美式箱式变电站，是一种将变压器丶高压柜丶低压柜组合在一个壳体内的变电站，优点：体积小，结构紧凑;全密封油箱，全绝缘设计，运行可靠;环网和终端供电均可使用，运转方便，供电可靠 ;过载能力强，抗突发短路性能优越;抗冲击性能好;节能，低损耗，不高于新S9 损耗值;电缆头可操作200A负荷电流，机械寿命和电气寿命长。

　　1、箱变的接线形式:一路或两路 10KV 进线；单台变压器，容量一般选用 500KVA~800KVA; 低压出线电缆 4~6 路。　　2、箱变的主要部件：变压器、 10KV 环网开关、 10KV 电缆插头、低压桩头箱体等主要部件组成。它具体积小、有造价低便于安装等优点。

　　3、优点：体积小占地面积小、便于安放、便于伪装，容易与小区的环境相协调。可以缩短低压电缆的长度，降低线路损耗，还可以降低供电配套的造价。

　　4、缺点：供电可靠性低；无电动机构，无法增设配电自动化装置；无电容器装置，对降低线损不利；噪音较Ⅲ型站和Ⅴ型站要高，因为Ⅲ型站和Ⅴ型站是将变压器安放在室内，起到隔音的作用；另外，将Ⅲ型站和Ⅴ型站的集中一电磁辐射分解成多点辐射；由于不同容量箱变的土建基础不同，使箱变的增容不便；当箱变过载后或用户增容时，土建要重建，会有一个较长的停电时间，增加工程的难度。

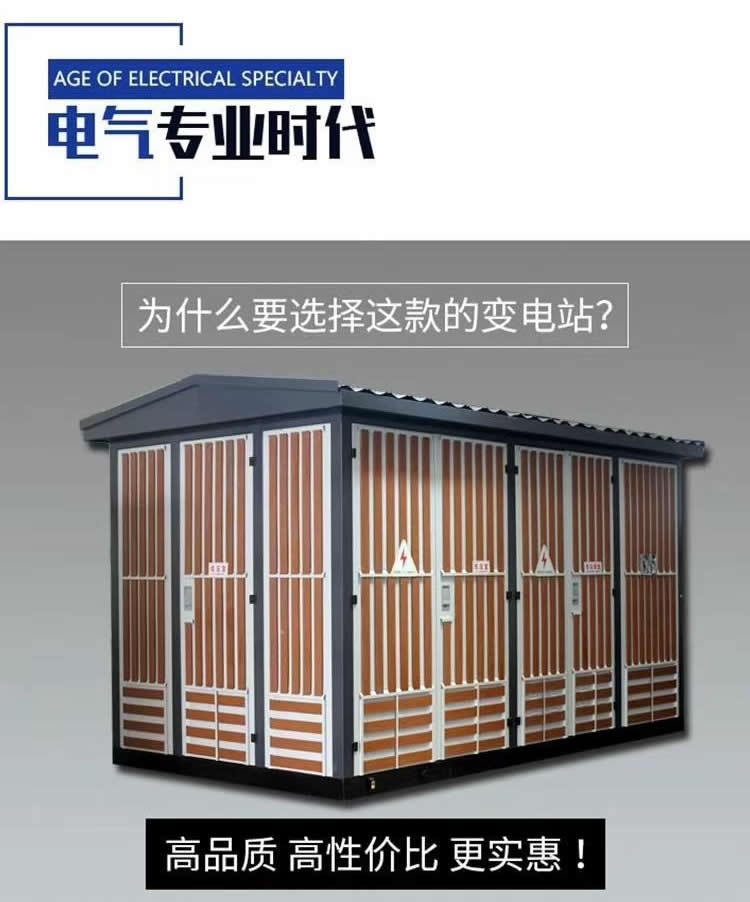

　　欧式箱变

　　1、箱变的接线形式：a ）单台配变形式—两路 10KV 进线；单台变压器容量一般在 500KVA~800KVA ；低压出线电缆一般为 4~6 路。 b ）两台配变形式—两路 10KV 进线；两台变压器，每台变压器的容量在500KVA~800KKVA; 低压出线电缆一般为 8~12 路。

　　2、箱变的主要部件：变压器、 10KV 环网开关柜、低压电容器、低压开关等主要部件组成，相当于将Ⅲ型站的设备紧凑安装在金属的箱体内，使Ⅲ型站小型化。欧式箱变的体积比美式箱变要高要大，造价也比美式箱变要大。

　　3、优点：噪音与Ⅲ型站和Ⅰ型站相当；辐射较美式箱变要低，因为欧式箱变的变压器是放在金属的箱体内起到屏蔽的作用；可以设置配电自动化，不但具有Ⅲ型站和Ⅰ型站的优点，而且还有美式箱变的主要优点。

　　4、缺点：体积较大，不利于安装，对小区的环境布置有一定的影响。
