箱式变压器安装运行环境应该注意什么

作者:变压器厂家 日期:2019/10/31 15:04:34

箱式变压器又称为箱式变电站,是将高低压配电装置和配电变压器按一定的接线方式组合成一个整体的预装式变电站。具有环境适应性强、体积小、结构紧凑、施工及验收传递周期短、运行安全可靠、维护方便、占地面积小、投资少、见效快等特点。因此,在城乡电网中得到了广泛的应用。特别是由于城市进程的加快、土地升值的迅速、城市规划的美化和安全要求的提高,安装方便、占地面积小的小容量箱式变压器(1000kVA以下)成为用户的首选。这使得市场需求逐年扩大,所以很多厂家都生产箱式变压器,市场上也出现了各种箱式变压器。

这样,在工程设计设备的实际选用、施工和验收调试中的一些要求,就会出现一些问题和不足,使工程建设达不到预期的效果,甚至出现一些安全隐患,造成损失。本文由箱式变压器厂家工程师来告诉你箱式变压器安装和运行中所需要的环境以及注意问题。

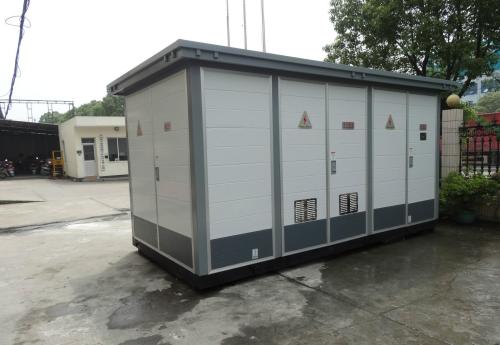

箱式变压器安装运行环境

1箱式变压器安装环境注意的几个问题

1.1箱式变压器箱体选材的防腐问题

(1)箱式变压器箱采用较多的金属材料。金属盒也由铝制成,大多数首选的是铁板和填料。铁皮一般选用镀锌铁皮。由于箱体安装现场条件差,箱体底部在运行2-5年后容易生锈,有的相当严重。这只需要进行修复和防腐处理,但修复得越多,就越有可能造成问题,损坏得越快。

(2)为防止腐蚀,箱式变压器箱也采用水泥制作,但重量大,不便于运输和安装。因此,它更倾向于一箱合成材料,如玻璃钢。采用玻璃钢等合成材料制成的箱形箱体在使用中效果较好。但价格更贵,成本也更高。同时,材料不易识别,部分材料也被箱体选得不好,运行效果大大降低。

1.2机柜存在防火问题

作为一种防火材料,它是指箱体材料的阻燃能力,然后是箱体的抗堵塞燃烧能力。有的变电所机柜采用钢板和铝合金板进行防火,但钢板和铝合金板中间的填充物往往采用一些阻燃效果差或根本不阻燃的绝缘材料。对阻燃效果的影响。按规定:箱式变压器的箱体填料应采用玻璃纤维、石棉或合成材料,但合成材料应按IS01210:1990方法A进行阻燃试验,符合要求。否则是不可能的。

变电所机柜内外必须严密封闭。特别是油浸式变压器室按规定划分为防火分区,既防火又严格封闭。在一些变电所机柜中,变压器室在防火方面有三个薄弱环节:一是采用厚度小于2ram的钢板做隔板,焊接间隙不严,不符合防火要求;二是沿箱体底部或上部连接部位未紧密闭合。一旦火势沿缝隙和洞口连通,其他设备的安全将受到威胁。第三,变电所的箱体经常做成三角形的屋脊防水,顶部美观,部分箱体的隔板与顶部间隙较好。顶部的大而均匀的三角形山脊根本没有被堵塞,也不提供防火保护。

1.3油浸式变压器箱室防火导油装置设计存在薄弱环节

油浸式变压器容量在100kVA以上时,储油量应在100kg以上;容量在1000kVA以上时,储油量应在1000kg左右。规定中有防火问题。根据dl/t537~2002的规定,应采取措施防止箱变漏油,并尽量减少火灾的可能性。根据这一规定,由于变压器室本身与外部有一个较大的散热气流孔,火灾发生时,很难防止近1000公斤的变压器油流出油箱。在发生火灾时,将石油出口到地下安全储油设备应该更为可行。《建筑设计规范》(gb5229~1996)第5.6.7条规定,单套房屋内总油量在100kg及以上的电气设备,应设置储油或挡油设施。根据本规定,罐式变压器油浸变压器室应设置挡油或导油装置。

箱式变压器安装地点一般位于繁华街道或特殊场所。为防止电气设备事故及周边地区造成更多事故,及时将变压器油出口到安全地点是一种合适的方法。

1.4机柜有防潮问题

变电站机柜按规定:应防止湿气进入。一些变电站在柜底没有紧闭。盒子下部中间一般有600毫米左右的空间。相对潮湿,容易造成箱内湿度过高,特别是在高低压开关室。有些内部绝缘部件有闪络故障,刀口处发生氧化和腐蚀。部分变压器室为自然通风散热,底部留有大的网状通风面,变压器室上部未严密封闭。而湿气侵入高低压开关室也会导致高低压开关室潮湿。一个原因。

2箱式变压器运行中应该注意哪些问题

2.1箱式变压器母线采用绝缘材料密封,母线宜采用封闭母线。

按规定:非绝缘裸导体离地高度大于2.3m时,应装设不低于IP2X的防护装置。箱式变压器的高度一般不超过2.5m,而且箱式变压器内设备紧凑、安装密集,运行维护通道距离小。因此,有必要使用全封闭母线。

2.2箱式变压器高低压配电装置带电裸露导体应采取保护措施

箱式变压器配电装置隔室有多个柜。这些橱柜的许多侧面和背面都是敞开的。当人们在维护和操作时,他们可能会配备保护装置。否则,由于柜内空间过大。小,留下安全隐患容易发生安全事故。这些面板之间的连接线比较大,线路的布置应有相应的防护措施,防止因损坏造成安全事故。特别是一些使用寿命相对较长的箱体,在使用和维护过程中,容易造成触电和设备事故。
