油浸式变压器主要有哪些部件以及有什么作用

作者:变压器厂家 日期:2019/9/11 13:19:51

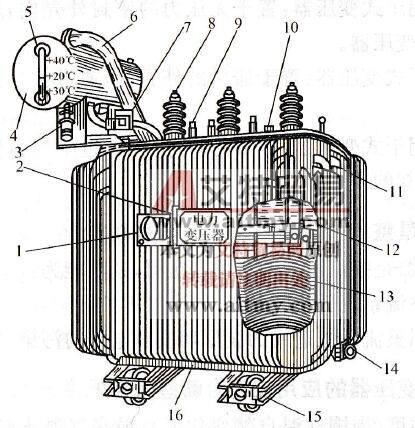

目前,我国油浸式变压器的初级和次级侧线圈同心安装在铁心柱上,内部采用低压绕组,外部采用高压绕组。当油浸式变压器以负载运行时,当次级侧电流增加时,必须增加初级侧电流以平衡次级侧电流,以保持核心中的主通量不变。油浸式变压器由初级绕组,次级绕组,铁芯,油箱,底座,高低压套管,呼吸器,散热器(或冷却器),油净化器,储油罐,气体继电器,安全气道,分接开关,温度计组成和其他组件和配件。


油浸式变压器主要部件包括:吸湿器:配有硅胶,储油罐内的绝缘油通过吸湿器与大气相连,干燥器吸收空气中的水分和杂质,保持变压器内部绕组的良好绝缘性能;硅胶变色和变质容易导致堵塞。那么油浸式变压器主要部件有哪些作用呢?

油浸式变压器油位计:反映电力变压器的油位,一般在+ 20O左右,过高油排放,加油低,冬季低温,轻载,油位变化小或油位略有下降,夏季油负荷上升时重载,油位也略有上升,均属正常。

油浸式变压器油枕:调节油箱油量,防止电力变压器油过氧化,上部有加油孔。防爆管:防止突发事故对罐内压力积聚造成危险。信号温度计:监控电源变压器的工作温度并发出信号。表示变压器的油温较高,电源变压器的线圈温度比上部油的温度高10℃。

油浸式变压器分接开关:通过改变高压绕组的抽头和增加或减少绕组匝数来改变电压比。通常,变压器是空载电压调节,需要停电:它们通常分为三个班次:I,II和III,它们通常在出厂时处于第二班。气体信号继电器:轻气体,重气体信号保护。上接触点为轻气信号,一般作用于信号报警,表示变压器运行异常;下触点主要是气体信号,动作后发出信号,同时使断路器跳闸,掉卡和报警。

通常,油浸式变压器气体继电器充满油,这意味着没有气体。当油箱中有气体时,它将进入气体继电器。在一定程度上,气体挤出储油器以使接触移动。打开气体继电器的外盖,顶部有两个调节杆。转动一个盖子以释放继电器中的气体,另一个调节杆是保护动作。测试按钮;必须穿戴绝缘手套,并且在现场操作中必须强调安全。
